反光原理和結構組成
微棱鏡型反光膜的反光原理是依據光線在三維空間中,從一定的角度入射,在相互垂直的3個平面上發生3次反射,然后沿著原來的入射方向反射回去,見下圖。根據制造工藝的不同,在棱鏡面上發生的反射有兩類:一類是空氣-樹脂界面的(全)反射,另一類是鋁-樹脂界面的反射。

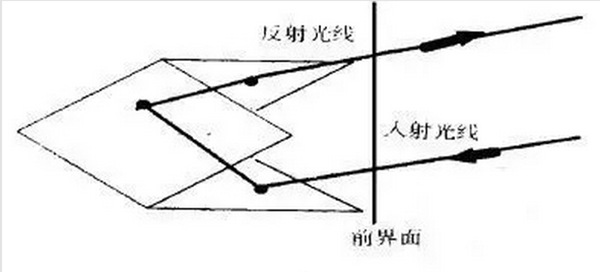

（微棱鏡反光原理圖）
按結構不同分類
根據反射種類的不同,微棱鏡型反光膜的結構可以分為兩種：有鍍層型反光膜(ASTM4956中稱為Type V Sheeting)和無鍍層型反光膜(ASTM4956中稱為TypeⅣSheeting)。由于有鍍層型反光膜顏色灰暗,市場前景暗淡。
這兩種反光膜的構造不同之處有:
(1)無鍍層型反光膜棱錐后面是空氣,因而反射主要是全內反射,這就要求棱錐后必須有穩定的空氣層,所以在無鍍層型反光膜中有一層封閉層(Sealingfilm) ,以防止?jié)駳?、塵埃等雜質進入空氣層,造成逆反射系數下降。
(2)有鍍層型反光膜棱錐后鍍有一層金屬,一般是鋁。反射主要在樹脂-鋁界面上進行。有鍍層型反光膜沒有封閉層。
(3)由于無鍍層型反光膜需要封閉,所以有支撐壁,從正面看,是一個個菱形或六邊形的格子。而有鍍層型反光膜則沒有。
光學性能
無論在反光強度、廣角性等方面,微棱鏡型反光膜都比透鏡型反光膜有很大的提高。下圖是3類產品的反光強度初始值的比較(0.2°觀察角)。以前的微棱鏡型反光膜的反射光錐不對稱,有效入射角小,但是經過對反射單元及其陣列的設計,這些問題基本得到了解決。

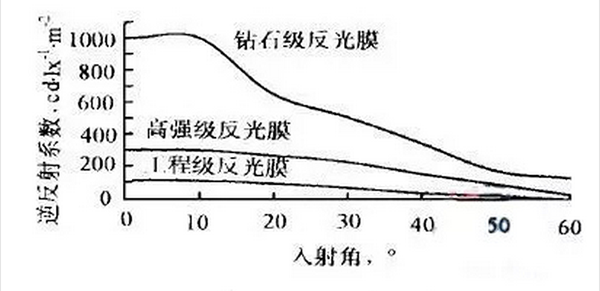

（各種類型的反光膜的初始反光強度）

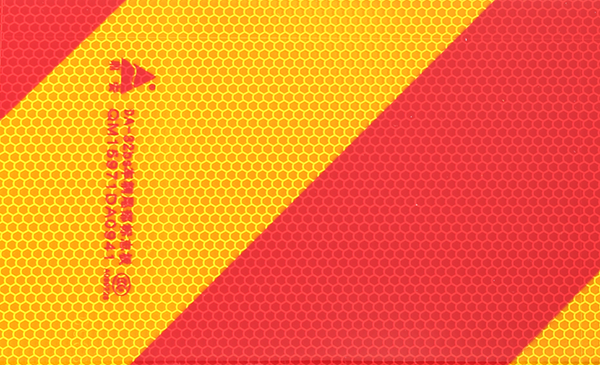

（鼎安鉆石級反光膜車輛尾部標志板局部）

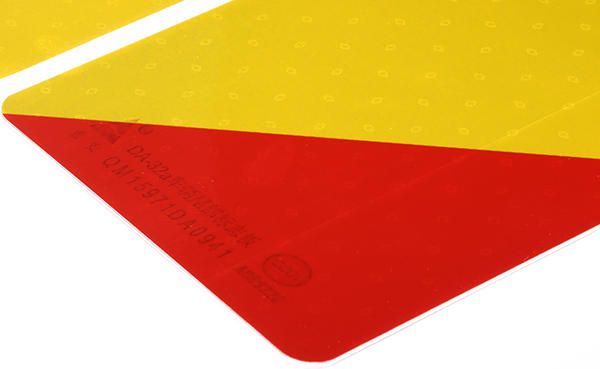

（鼎安超強級反光膜車輛尾部標志板局部）
由于微棱鏡型反光膜的極高反光強度和良好的廣角性能,隨著機動車速的不斷提高,高等級公路的不斷增長,道路情況的不斷復雜,微棱鏡型反光膜的應用市場將越來越廣闊。
